IT-9100-IC卡门禁一体机
脱机发卡+期限+次数+时段+刷卡记录
IT-9100系列门禁系统是集智能卡识别技术、微控制技术等多种先进技术集于一体的现代化智能出入口管理控制设备, 采用PHLIP Mifare非接触卡技术,数据在空中传输时都是经过DES(Data Encryption Standard-数据加密标准)算法加密后的密文,避免了卡片被盗和复制等传统保安防范存在的问题。本产品工作稳定,人性化设计,功能卓越,安装简便,可维护性、可操作性受广大安防工程商和用户的认可和青睐。
产品有嵌入式、一体机、分体控制器,可以集成电梯控制器或储物柜控制器,嵌入式和一体机外形小巧,可嵌入安装在楼宇对讲、道闸、自动门、游戏机、电梯等设备中,应用小区、工厂、公司、写字楼、酒店等场所。特别适用电梯管理和旧区改造不便于布线的工程,电脑管理用户,又不方便不线联网的场所。

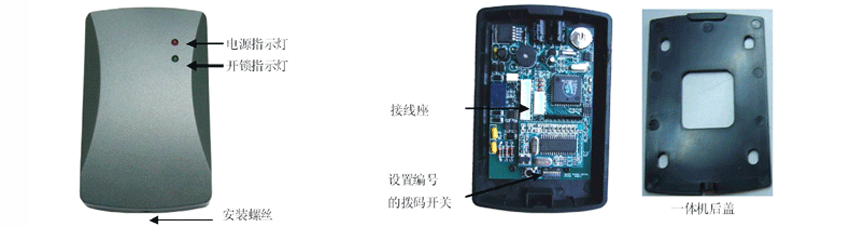

IT9100 嵌入式 IT9100V一体机E型 IT9100V 一体机B型
IT-9100-IC卡门禁一体机特点:
IT-9100门禁一体机控制器无需联网,安装简易,大大节省施工成本和维护成本。
无需在控制器上发卡,电脑上通过读写器直接对卡片设置出入权限,操作简单,人性化管理。
多种管制措施,可设置卡片的使用期限、使用次数、时段限制,三种方式随意组合设置。
换机无需重新发卡,只需设置新的控制器扇区密码即可替换使用。
采用MF1卡,支持对卡片加密处理,可控制用户卡片来源。
用户容量无限制,支持脱机刷卡记录和黑名单功能。
有嵌入式、一体机、分体机可选,与电梯管理共用一个系统。
安装简单,维护便捷,使用方便,人性化管理。
IT9100V IC卡一体机结构示意图 |
|
IT-9100 IC卡门禁一体机电气参数:
标准电压 DC12V(±30%)
静态电流 <80mA;
动态电流 <100mA;
工作频率 13.056Mhz
工作温度 -20℃~70℃
读卡类型 IC(MF1)卡
读卡距离 3-6cm(与天线尺寸有关)
用户容量 无限制
脱机记录 3000条
黑名单容量 10000条
反应时间 0.5秒
输出参数 2A 30VDC(干节点信号)
外形尺寸 长90mm x宽50mm x 高20mm;一体机:长120mm x宽75mm x 高20mm
IT-9100 IC卡门禁一体机硬件功能介绍:
控制器不需布线联网,卡片不用在控制器上面授权。
用户卡直接在软件连接的发卡器上设置开门权限和使用期限或次数。
控制器的用户数量无限制,暂停使用卡数量800OPCS。
有效期可设置任意年月日,刷卡次数最多65000次。
通过管理卡设置控制器的扇区密码、时钟校正、开锁时间设定、黑名单增加或删除等。
用户卡的每个扇区可设置1-72任意门的进入权限
拨码开关设置控制器地址,有效设置范围1-72。
卡片加密处理,不易复制,卡片丢失,也可暂停使用的挂失处理。
输出信号输出为常开常闭干节点信号,可设1-255秒,适应不同的电锁。
在无用户卡的情况,通过管理卡设置或取消用户的使用权限。
对用户卡片的使用有效期或使用次数进行修改、延长或查询。
用户卡经过加密处理后方可使用,避免了卡片复制,可限制卡片来源。
采用工业级元件,适应各种恶劣环境,外部硬件看门狗电路永不死机。
DC9-15V工作电压,过流过压保护,TVS保护,输入/输出均隔离保护措施。
读卡和控制器为一体,天线板外接,连线可延长。
可以外接读卡器,实现进和出刷卡开门功能
通过管理卡或遥控器将卡加入暂停使用的黑名单,卡片丢失不必担心被别人捡到使用
可以灵活选择使用卡的任何扇区,管理卡设置控制器识别的扇区
遥控器设置控制器的时钟、开锁时间,可直接正常开门、消防开门(一体机无此功能)。
红外遥控器有效操作距离10米,所有控制器可共用一个遥控器(一体机无此功能)。
支持出门按钮,蜂鸣器提示有效或无效卡。
DC9-15V工作电压,过流过压保护,TVS保护,输入/输出均隔离保护措施。
采用工业级元件,适应各种恶劣环境,外部硬件看门狗电路永不死机。
多种尺寸的天线,以适应各种品牌楼宇主机的读卡窗口。
多套PCB定位孔,便于不同品牌不同机型安装固定。
IT-9100 IC卡门禁一体机扩展功能
嵌入式天线引线长度标准20cm,可延长至1米距离。
一体机可将天线板引出。
IT-9100 IC卡门禁一体机软件功能介绍:
集成门禁和电梯软件,便于 一卡通的管理。
灵活使用卡片任意扇区,避免和其它系统用同一个扇区而导致无法发卡。
可设置12个数字的密码,采用*显示,不易密码泄露。
通过管理卡可设置用户卡暂停使用或恢复使用。
可以查询卡用户卡开门权限以及使用期限和剩下的使用次数。
设置控制器时钟和继电器动作时间(0.5-255秒)。
增加、删除、修改控制器信息和人事机构信息。
可设置和修改用户卡的姓名、编号、卡号、住址、人事机构等用户资料。
可对用户资料进行导入或导出Excel文档。
设置修改延长卡片的有使用有效期或者使用次数。
可暂停或恢复用户卡,不用担心卡片丢失导致非持卡人冒用。
用户卡的每个扇区可设置1-32台任意电梯的进入权限。
可通过姓名、编号、卡号、有效期进行过滤查找用户卡,也可以通过刷卡的方式查找。
可以对用户卡分类管理,对控制器名称编辑,便于查找和管理。
可设置多位软件管理操作员的姓名以及对应的密码。
可以灵活选择使用卡0-15任何扇区。
对设置用户卡进行记录,可导出和打印报表,以便查询。
IT-9100 IC卡门禁一体机软件页面介绍:
软件可以同时对门禁控制器和电梯控制器的用户卡进行管理。信息设备功能:增加、删除、修改控制器信息;机构设置功能:增加、删除、修改人事部门分类;人事信息功能:设置卡片的编号、卡号、住址、开门权限、有效期、使用次数;机构设置功能:增加、删除、修改人事部门分类;操作员功能:设置操作软件名称和密码;通讯串口功能:设置读写器与电脑通讯的端口。
IT-9100 IC卡门禁一体机系统设置:
系统设置功能:设置控制器和用户卡扇区密码、删除暂停卡黑名单、查看用户卡信息,设置控制器时钟和卡门时间;
嵌入式接线示意图: |
一体机接线示意图: |
|
|

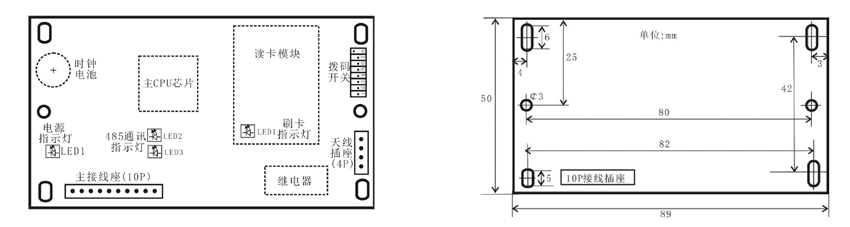

IT9100嵌入式结构尺寸图: |
IT9100嵌入式尺寸图: |
|
|
