北京倚天门禁新品读卡机是我公司自主开发的一款高性能射频卡信息读取设备,新品门禁读卡器是一款非常简洁可靠的电路和高效的控制程序组成的稳定产品,可使您在不同施工和方案中成功的完成任务。
倚天读卡器性能指标
产品性能指标:
EM(ID)读头 Mifare (IC) 读头 EM & Mifare(ID&IC)读头
电压(DC) 9—15V 9-15V 9-15V
电流(mA) <35 <35 <45
工作频率(HZ) 125K 13.56M 125K & 13.56M
读卡响应时间(ms) <100 <200 <100
支持卡片操作 读取卡片序列号 读取卡片序列号 读取卡片序列号
据输出格式 Weignad 26 / 34 Weignad 26 / 34 Weignad 26 / 34
支持卡片 EM4100及其兼容卡 Mifare 系列等符合ISO14443A 标准卡片 同时支持EM4100 、Mifare 等系列卡片
操作距离 10cm 5 cm ID卡 10cm,IC卡5cm
工作环境温度 -10℃ 至 60℃ -10℃ 至 60℃ -10℃ 至 60℃
储存温度 -20℃ 至 80℃ -20℃ 至 80℃ -20℃ 至 80℃
防护等级 防噴水,防灰尘 防噴水,防灰尘 防噴水,防灰尘
引出线定义说明:
颜色定义说明
普通ID读卡器与普通IC读卡器 同时支持ID&IC 双协议读卡器线缆定义
红色 VCC 电源正极 DC9-12V 红色 VCC 电源正极 DC9-12V
黑色 GND 电源负极 黑色 GND 电源负极
白色 DATA1 weigand 数据线 白色 DATA1 weigand 数据线
绿色 DATA0 weigand 数据线 绿色 DATA0 weigand 数据线
兰色 LED LED 控制线,低电平有效 兰色 LED LED 控制线,低电平有效
黄色 BUZZER 蜂鸣器控制线,低电平有效 棕色 EM EM 卡选择端,当为低电平时,读卡器只支持EM卡
紫色 Format 输出格式选择,悬空为Weignad 26格式,接GND为Weignad 34格式 紫色 Format 输出格式选择,悬空为Weignad 26格式,接GND为Weignad 34格式
灰色 HOLD 触发信号,在数据输出期间保持低电平
连接定义:

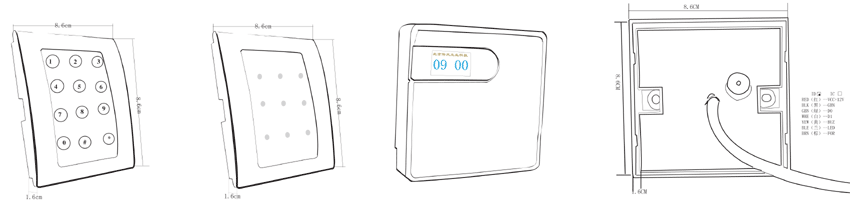

北京倚天科技读卡器(读头)线缆颜色定义定如下,我们每个读头产品上都贴有,线缆颜色说明标签,请执行标签定义。如普通ID和IC读卡器线缆定义,同时支持ID&IC 双协议读卡器线缆定义,还有支持多种协议二代证、IC卡、CPU卡的读卡器线缆定义。 读卡类型:125K低频EM格式 13.56M高频Mifare One、IC格式美国HID格式 AWID、二代身份证读卡器、CPU卡读卡机、带液晶屏中英文读卡器和定制加密格门禁读卡器,等多种类型格式。
接口方式:Wiegand26/34RS232/RS485/ABA(兼容SYRIS485或PORIS485产品)键盘PS2接口/USB接口/RS232串口/TCP/IP接口/TTL电路接口…
北京倚天读卡机器采用全密封制作,防水、防污,可将环境干扰降至最低限度,使用寿命可达10年以上,已经大量应用于门禁系统中,和门禁发卡器,俱乐部管理,机房管理,网吧管理,图书馆,学生学籍、听课、准考、上机、借书、消费管理,考勤管理,就餐管理,游泳池管理,结合触摸屏使用,银行帐户管理、回单柜管理,证券营业部股民交易查询系统 ……
我们可根据用户不同方案提供专用门禁型读卡器 (承接定制OEM) |
